La armadura que no se corroe.
Barra corrugada de resina epoxy con grafeno y fibra de vidrio, fabricada en Yecla. Pesa un 70 % menos que el acero: se descarga y se coloca a mano. Desliza para verlo.
Valor característico según diámetro, por encima del acero B500. Declarado conforme al EAD 260023-00-0301.
Frente a 1,58 kg/m del acero. Un camión de GraphenBar equivale a seis camiones de acero.
Inmune a cloruros y ambiente marino. Ni magnética ni conductora: apta para hospitales y data centers.
GraphenBar®, con marcado CE.
Con la Evaluación Técnica Europea ETA 26/0130, el certificado de constancia de las prestaciones nº 1301-CPR-2719, emitido por el organismo notificado TSÚS bajo el sistema 1+, y nuestra Declaración de Prestaciones nº GRB001, GraphenBar se comercializa con marcado CE en toda la Unión Europea y el EEE como armadura de elementos estructurales de hormigón.
- Evaluación Técnica Europea
- ETA 26/0130Versión 01, emitida el 3 de noviembre de 2026 por TSÚS (Bratislava) conforme al EAD 260023-00-0301.
- Certificado de constancia de las prestaciones
- 1301-CPR-2719Emitido el 5 de noviembre de 2026 por TSÚS, organismo notificado nº 1301, para nuestra fábrica de Yecla. Sistema 1+, el más exigente del Reglamento (UE) 305/2011: inspección de la fábrica, control de producción y vigilancia continua.
- Declaración de Prestaciones
- GRB001Emitida el 5 de noviembre de 2026 por el fabricante, Graphenano Smart Materials sl (Yecla, Murcia). Con ella, GraphenBar lleva marcado CE.
- Uso evaluado
- EstructuralVigas, pilares, paneles, losas y otros elementos estructurales de hormigón armado, y armaduras posinstaladas. Barra recta de Ø 6, 8, 10, 12, 14, 16, 18 y 20 mm.
¿Necesitas la ETA completa para tu proyecto? Te la envía nuestro departamento técnico. Solicitar la ETA
La armadura que no se corroe.

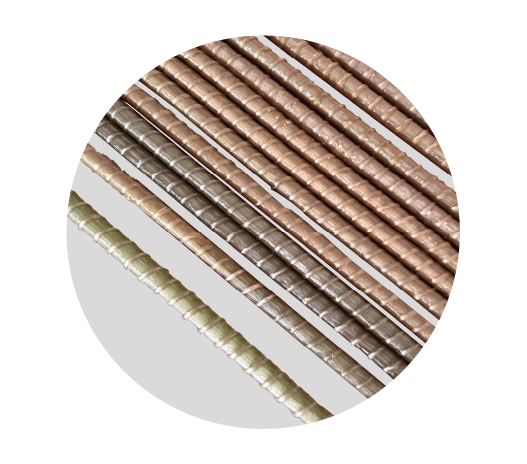

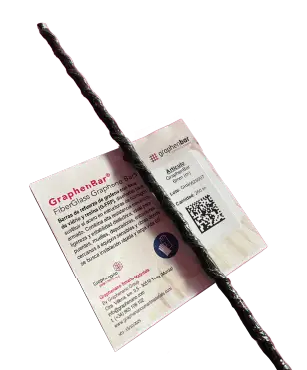

Barras de refuerzo de resina epoxy con grafeno y fibra de vidrio (GFRP) fabricadas por pultrusión para sustituir el acero en hormigón armado. Resistencia característica a tracción de 773 a 935 MPa según diámetro, un 70 % menos de peso que el acero e inmunidad a la corrosión, con una vida útil superior a 100 años, también en ambiente marino.
El acero se oxida. La armadura no tiene por qué.
Qué es GraphenBar, cómo se fabrica por pultrusión en Yecla y por qué una armadura que no se oxida, no conduce y no es magnética cambia el cálculo de durabilidad en obra marítima, puentes y edificación.
Prestaciones nominales frente al acero de referencia, según especificación de producto.
Pesa tu armado
GraphenBar® vs B500Comparación a igual diámetro. Masa GraphenBar según catálogo 2026 (EAD 260023-00-0301); masa del acero, nominal. La sustitución de armado la verifica el proyectista. PVP sin IVA, pack de 25 barras × 4 m.
Comprar Ø12del peso del acero, con una resistencia característica a tracción superior
No es metálica: cero oxidación en ambientes salinos, marinos o con cloruros. Vida útil superior a 100 años.
Valor característico según diámetro, por encima del acero B500. Declarado conforme al EAD 260023-00-0301.
Densidad 1,90–1,96 g/cm³ frente a 7,85 del acero. Ø16: 0,42 kg/m frente a 1,58 kg/m. Un camión de GraphenBar equivale a seis de acero.
Ni magnética ni conductora: idónea para hospitales, centros de datos y entornos con equipos sensibles.
Valor medio declarado. La cohesión que aporta el grafeno da una rotura limpia y predecible.
Según diámetro. El comportamiento sísmico no es una característica evaluada: su empleo en zona sísmica debe justificarlo el proyectista.
Transición vítrea declarada de la barra (Ø12). Temperatura máxima de servicio declarada de 70,5 a 86,9 °C según diámetro.
La cohesión que aporta el grafeno permite triturar, micronizar y reutilizar el material en nuevas piezas de composite.
Diámetros estándar 6, 8, 10, 12, 14, 16, 18 y 20 mm — otras medidas bajo demanda, no cubiertas por la evaluación técnica.
Corte con sierra de hoja fina, amoladora o disco de diamante; sin sellado de extremos.
El recubrimiento de hormigón y la disposición del armado los define el proyectista según el cálculo estructural de cada obra.
Elige el diámetro. La tabla hace el resto.
| Geometría y masa | Prestaciones declaradas · DdP GRB001 | Equivalencia y obra | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø (mm) | deff (mm) | Aeff (mm²) | Masa (kg/m) | Carga caract. (kN) | fftk0 (MPa) | Ef (GPa) | εftk0 (%) | τs (MPa) | τi (MPa) | ≙ Ø acero (mm) | m / tonelada | m / camión 20 t |
| Ø 6 | 6,21 | 30,29 | 0,058 | 27,3 | 900,9 | 40,55 | 2,2 | 214,13 | 51,02 | Ø 8 | 17.241 | 344.828 |
| Ø 8 | 8,14 | 52,14 | 0,102 | 48,8 | 935,2 | 43,57 | 2,1 | 192,82 | 46,09 | Ø 12 | 9.804 | 196.078 |
| Ø 10 | 10,60 | 88,17 | 0,167 | 74,3 | 842,4 | 39,53 | 2,0 | 166,60 | 46,69 | Ø 14 | 5.988 | 119.760 |
| Ø 12 | 12,42 | 121,09 | 0,237 | 102,0 | 842,4 | 41,47 | 2,0 | 195,92 | 45,79 | Ø 16 | 4.219 | 84.388 |
| Ø 14 | 14,86 | 173,38 | 0,337 | 142,3 | 820,5 | 40,98 | 1,8 | 190,10 | 48,91 | Ø 20 | 2.967 | 59.347 |
| Ø 16 | 16,77 | 220,83 | 0,424 | 176,8 | 800,8 | 40,52 | 2,0 | 193,85 | 48,33 | Ø 22 | 2.358 | 47.170 |
| Ø 18 | 18,48 | 268,14 | 0,526 | 223,2 | 832,5 | 43,71 | 1,9 | 206,93 | 48,55 | Ø 24 | 1.901 | 38.023 |
| Ø 20 | 20,40 | 326,80 | 0,625 | 252,6 | 772,8 | 40,07 | 1,8 | 192,72 | 45,47 | Ø 26 | 1.600 | 32.000 |
Desliza la tabla para ver todas las columnas →

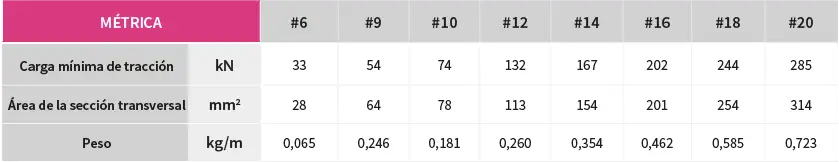

Carga característica a tracción por diámetro (fftk0 × Aeff) y área transversal efectiva, conforme al EAD 260023-00-0301. Otras medidas bajo demanda, no cubiertas por la evaluación técnica. La equivalencia con acero es orientativa: la sustitución de armado debe verificarla el proyectista. Todas las medidas comerciales están a la venta online en packs de 25 barras (4 y 6 m) y rollos de 250 m.
El acero se compra al peso. GraphenBar, no.
Dos barras que arman lo mismo no pesan lo mismo: la nuestra pesa siete veces menos. Por eso el kilo no sirve para comparar. Lo que se ata y se hormigona son metros, y una tonelada de GraphenBar da siete veces más metros que una tonelada del acero al que sustituye.
El kilo mide el porte. El metro mide el armado.
Metros que rinde una tonelada de cada material, diámetro a diámetro. Masa de GraphenBar según la Declaración de Prestaciones n.º GRB001; masa del acero, nominal (π/4·d²·7.850 kg/m³). La equivalencia de diámetros es orientativa: la sustitución de armado la verifica el proyectista.
Un camión de GraphenBar equivale a seis de acero.
Con el 27 % del peso del acero, cada camión de 20 t transporta hasta cuatro veces más metros de armadura. Menos portes, menos grúa, menos mano de obra de manipulación y corte sin chispa.
Mallazo GraphenBar, listo para comprar.
| Cuadrícula · Ø | Peso panel | ≙ acero | PVP panel | |
|---|---|---|---|---|
| 15×15 · Ø 4 mm | 5,35 kg | acero Ø5 | 19,21 € | Comprar en tienda → |
| 15×15 · Ø 5 mm | 8,36 kg | acero Ø6 | 26,80 € | Comprar en tienda → |
| 15×15 · Ø 6 mm | 12,03 kg | acero Ø8 | 35,10 € | Comprar en tienda → |
| 20×20 · Ø 4 mm | 4,07 kg | acero Ø5 | 17,19 € | Comprar en tienda → |
| 20×20 · Ø 5 mm | 6,36 kg | acero Ø6 | 20,40 € | Comprar en tienda → |
| 20×20 · Ø 6 mm | 9,16 kg | acero Ø8 | 26,72 € | Comprar en tienda → |
Panel de 6 × 2,2 m. Equivalencia mecánica con el mallazo de acero de un diámetro superior. PVP sin IVA.
Evaluadas conforme al EAD 260023-00-0301.
Documento europeo de evaluación aplicable a las barras de GFRP para refuerzo de hormigón.
Fabricación bajo FPC, con control de lotes en nuestra línea de pultrusión de Yecla.
Evaluación Técnica Europea ETA 26/0130, versión 01 emitida por TSÚS el 3 de noviembre de 2026 conforme al EAD 260023-00-0301, y certificado de constancia de las prestaciones nº 1301-CPR-2719, emitido el 5 de noviembre de 2026 por el organismo notificado TSÚS (nº 1301) bajo el sistema 1+ del Reglamento (UE) 305/2011. Con la Declaración de Prestaciones nº GRB001 del fabricante, de 5 de noviembre de 2026, GraphenBar lleva marcado CE.
El cálculo corresponde al proyectista, que debe aplicar los códigos y guías vigentes para barras de GFRP.
Graphenano Smart Materials tiene certificados sus sistemas de gestión (ISO 9001 · 14001 · 45001). No constituye certificación del producto.De la línea de pultrusión a tu obra.
74–80 MJ frente a 315–371 MJ por pieza.
El análisis de ciclo de vida (ACV) de piezas pultruidas muestra una energía incorporada de 74–80 MJ frente a 315–371 MJ de la pieza equivalente de acero: sin chorreado, sin pintura y sin mantenimiento en fase de uso. Son datos sectoriales sobre perfiles pultruidos, no un estudio específico del producto. Y gracias a la cohesión del grafeno, el material se puede recuperar: se tritura, microniza y reutiliza.
ACV preliminar · energía incorporada por pieza equivalente
En diseños regidos por estado límite último (ULS) puede sustituirse directamente por GraphenBar de módulo alto. Si rige la flecha (servicio), se recomienda rediseñar con las especificaciones GFRP — a menudo optimizando sección y consumo.
El comportamiento sísmico no es una característica evaluada del producto, por lo que su empleo en zona sísmica debe justificarlo el proyectista. Existen puentes y estructuras con armadura de GFRP en regiones sísmicas, pero esa experiencia se refiere a barras de GFRP en general.
Sierra de hoja fina, amoladora o disco de diamante. No requiere sellado de extremos. Se recomienda mascarilla antipolvo.
La temperatura de transición vítrea declarada de la barra es 109,1 °C y la temperatura máxima de servicio declarada va de 70,5 a 86,9 °C según el diámetro. La reacción al fuego no es una característica evaluada.
El comportamiento a temperaturas bajo cero no forma parte de las características evaluadas. Consúltanos y lo revisamos con el departamento técnico.
El precio por barra es competitivo y muy inferior al acero inoxidable. Contando transporte (×6), manipulación, inhibidores de corrosión, recubrimientos y mantenimiento, el coste total del proyecto baja.
Descarga el catálogo GraphenBar®.
24 páginas con la gama, los datos técnicos por diámetro, la puesta en obra y las preguntas de ingeniería. Valores declarados conforme al EAD 260023-00-0301.
¿Tu obra pide GraphenBar?
Envíanos diámetros, medición y ubicación de la obra y te devolvemos tarifa y equivalencia frente a acero en 24 h laborables.
GraphenBar, la varilla corrugada de fibra de vidrio y grafeno que se fabrica en Yecla (Murcia), ya lleva marcado CE y puede usarse en obras de toda la Unión Europea. No se oxida, pesa un 75 % menos que el acero y recorta transporte, obra y emisiones de CO2.
La barra corrugada de GFRP pesa la cuarta parte que el acero, no se oxida y resiste más a tracción. También es menos rígida y no se dobla en obra. Lo que conviene saber antes de cambiar el armado.
La corrosión del acero es la primera causa de deterioro del hormigón armado. Por qué ocurre si el hormigón protege al acero, qué síntomas da, cómo se repara y cómo se evita desde el proyecto.
Las barras de fibra de vidrio no tienen norma armonizada, así que su marcado CE pasa por una Evaluación Técnica Europea. Qué es cada documento, en qué orden llegan y qué comprobar antes de prescribir.
