La armadura que no se corroe.

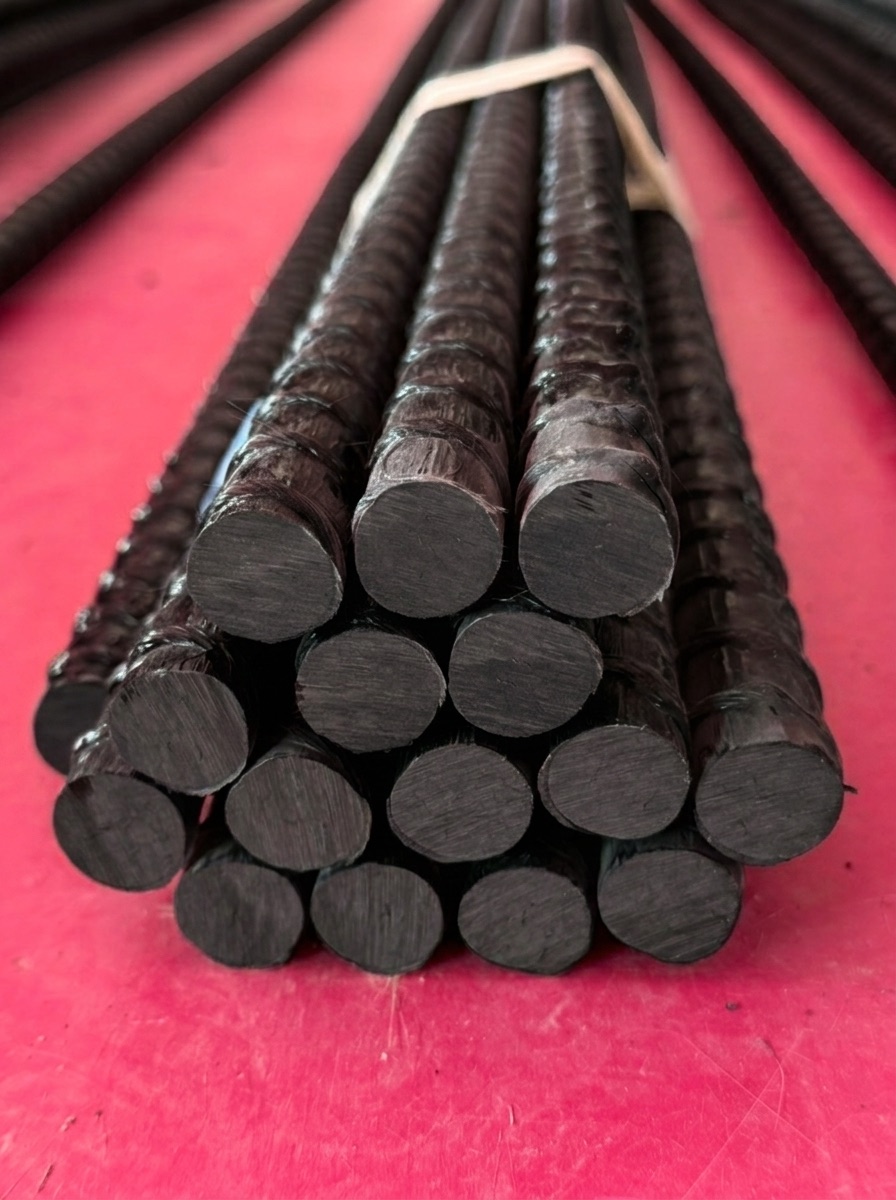

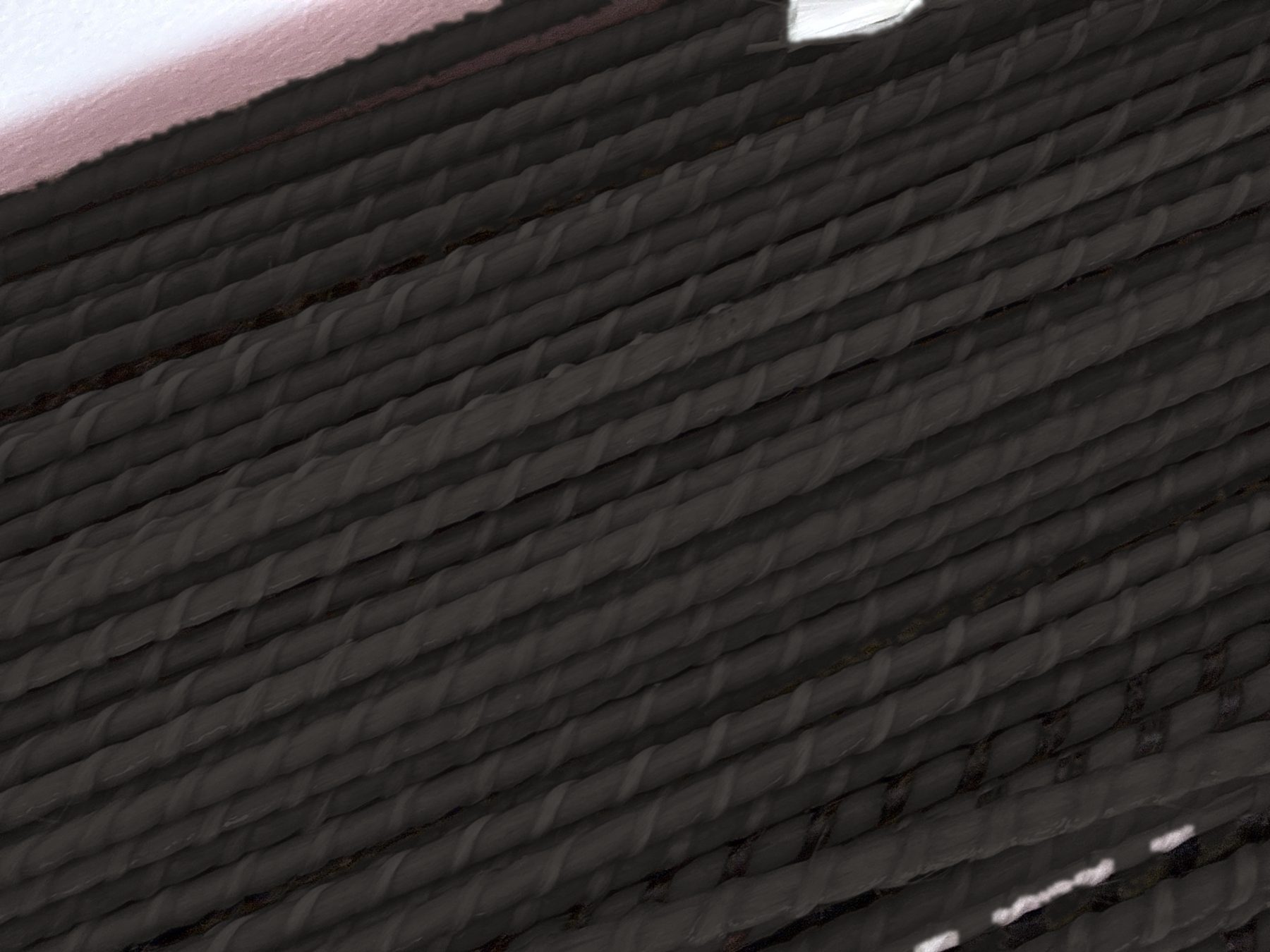

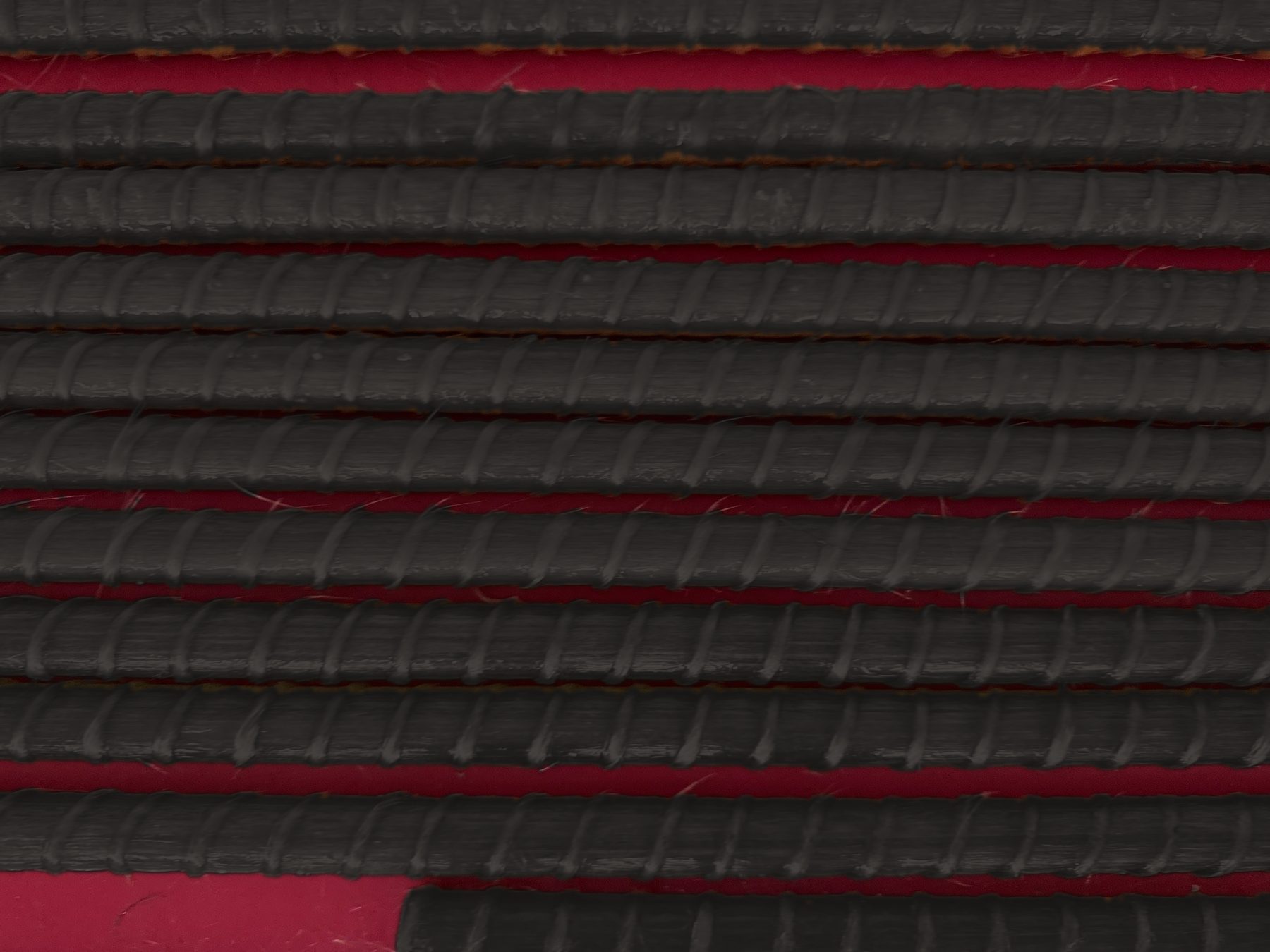

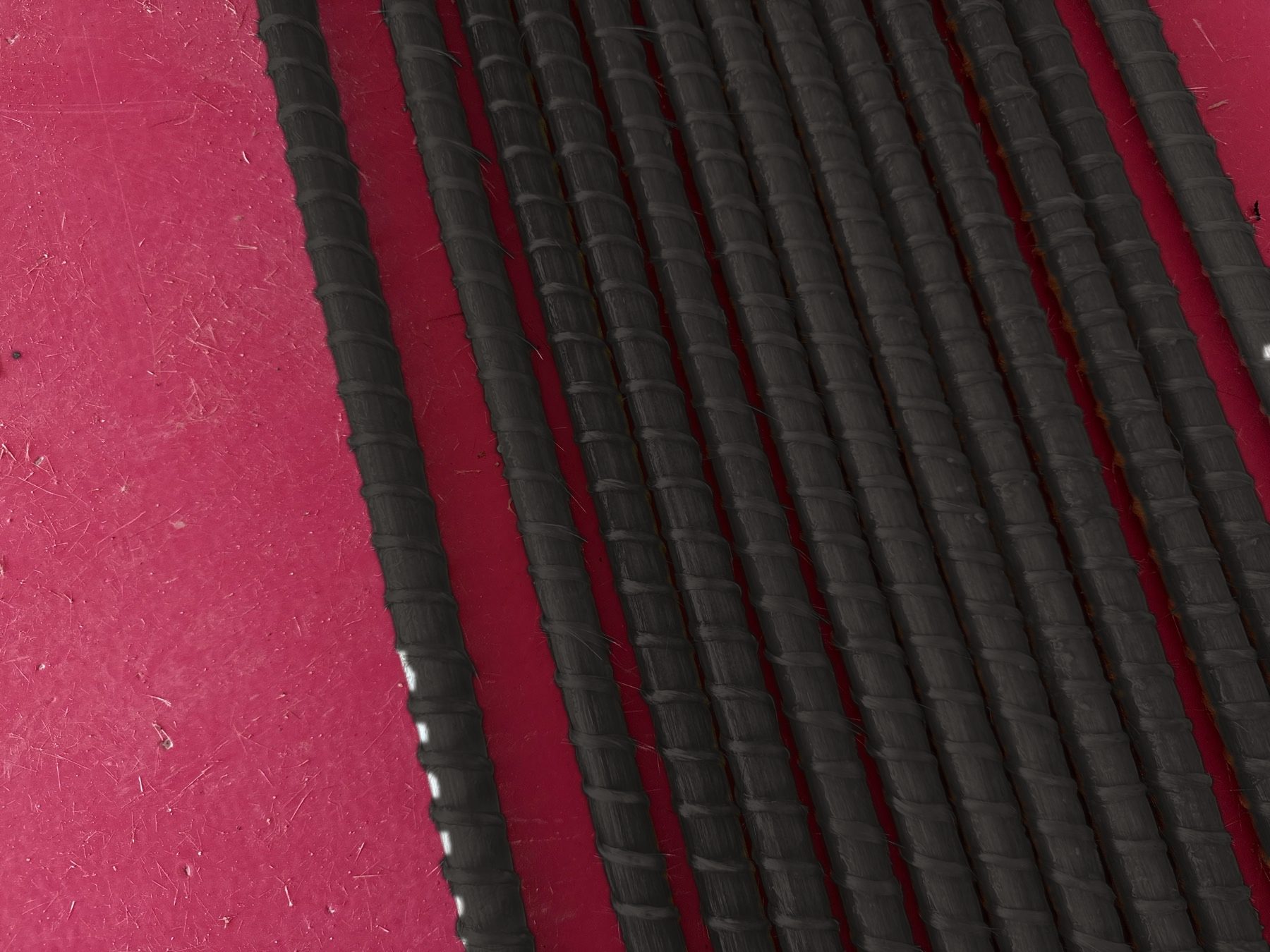

Barra corrugada de resina epoxy con grafeno y fibra de vidrio, fabricada por pultrusión en nuestra línea de producción. Desliza para recorrerla.
Valor característico según diámetro, por encima del acero B500. Declarado conforme al EAD 260023-00-0301.
Frente a 1,58 kg/m del acero. Un camión de GraphenBar equivale a seis camiones de acero.
Inmune a cloruros y ambiente marino. Ni magnética ni conductora: apta para hospitales y data centers.
La armadura que no se corroe.
Barras de refuerzo de resina epoxy con grafeno y fibra de vidrio (GFRP) fabricadas por pultrusión para sustituir el acero en hormigón armado. Resistencia característica a tracción de 773 a 935 MPa según diámetro, un 70 % menos de peso que el acero e inmunidad a la corrosión, con una vida útil supuesta de 100 años, también en ambiente marino.
Pesa tu armado
GraphenBar® vs B500Comparación a igual diámetro. Masa GraphenBar según catálogo 2026 (EAD 260023-00-0301); masa del acero, nominal. La sustitución de armado la verifica el proyectista. PVP sin IVA, pack de 25 barras × 4 m.

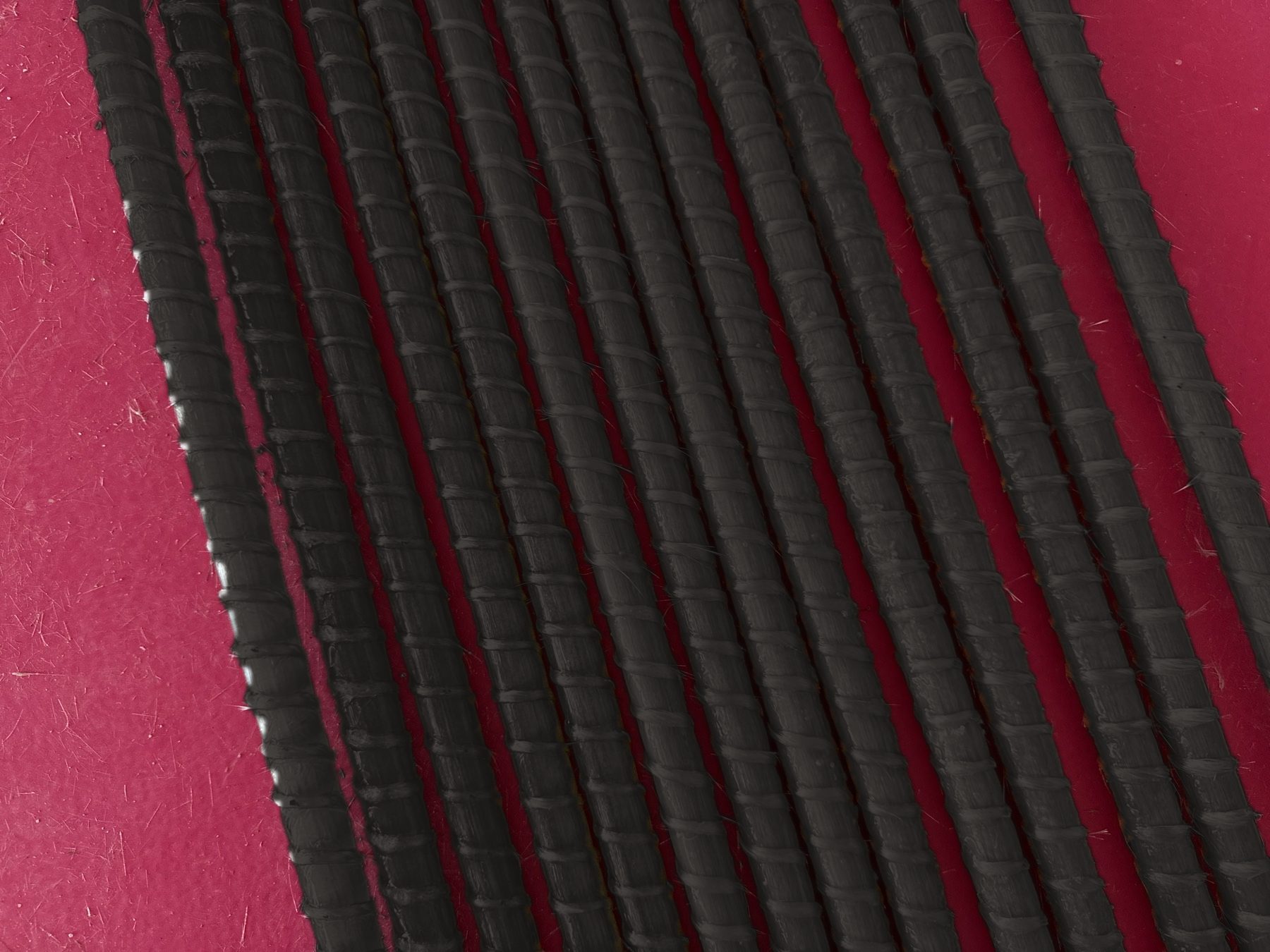

Comprar Ø12del peso del acero, con una resistencia característica a tracción superior
No es metálica: cero oxidación en ambientes salinos, marinos o con cloruros. Vida útil supuesta de 100 años según la evaluación técnica.
Valor característico según diámetro, por encima del acero B500. Declarado conforme al EAD 260023-00-0301.
Densidad 1,90–1,96 g/cm³ frente a 7,85 del acero. Ø16: 0,42 kg/m frente a 1,58 kg/m. Un camión de GraphenBar equivale a seis de acero.
Ni magnética ni conductora: idónea para hospitales, centros de datos y entornos con equipos sensibles.
Valor medio declarado. La cohesión que aporta el grafeno da una rotura limpia y predecible.
Según diámetro. El comportamiento sísmico no es una característica evaluada: su empleo en zona sísmica debe justificarlo el proyectista.
Transición vítrea declarada de la barra (Ø12). Temperatura máxima de servicio declarada de 70,5 a 86,9 °C según diámetro.
La cohesión que aporta el grafeno permite triturar, micronizar y reutilizar el material en nuevas piezas de composite.
Diámetros estándar 6, 8, 10, 12, 14, 16, 18 y 20 mm — otras medidas bajo demanda, no cubiertas por la evaluación técnica.
Corte con sierra de hoja fina, amoladora o disco de diamante; sin sellado de extremos.
El recubrimiento de hormigón y la disposición del armado los define el proyectista según el cálculo estructural de cada obra.
Elige el diámetro. La tabla hace el resto.
| Ø (mm) | Carga caract. (kN) | Aeff (mm²) | Masa (kg/m) | ≙ Ø acero (mm) | m / camión 20 t |
|---|---|---|---|---|---|
| Ø 6 | 27,3 | 30,29 | 0,058 | Ø 8 | 344.828 |
| Ø 8 | 48,8 | 52,14 | 0,102 | Ø 12 | 196.078 |
| Ø 10 | 74,3 | 88,17 | 0,167 | Ø 14 | 119.760 |
| Ø 12 | 102,0 | 121,09 | 0,237 | Ø 16 | 84.388 |
| Ø 14 | 142,3 | 173,38 | 0,337 | Ø 20 | 59.347 |
| Ø 16 | 176,8 | 220,83 | 0,424 | Ø 22 | 47.170 |
| Ø 18 | 223,2 | 268,14 | 0,526 | Ø 24 | 38.023 |
| Ø 20 | 252,6 | 326,80 | 0,625 | Ø 26 | 32.000 |
Carga característica a tracción por diámetro (fftk0 × Aeff) y área transversal efectiva, conforme al EAD 260023-00-0301. Otras medidas bajo demanda, no cubiertas por la evaluación técnica. La equivalencia con acero es orientativa: la sustitución de armado debe verificarla el proyectista. Todas las medidas comerciales están a la venta online en packs de 25 barras (4 y 6 m) y rollos de 250 m.
Un camión de GraphenBar equivale a seis de acero.
Con el 27 % del peso del acero, cada camión de 20 t transporta hasta cuatro veces más metros de armadura. Menos portes, menos grúa, menos mano de obra de manipulación y corte sin chispa.
Mallazo GraphenBar, listo para comprar.
| Cuadrícula · Ø | Peso panel | ≙ acero | PVP panel | |
|---|---|---|---|---|
| 15×15 · Ø 4 mm | 5,35 kg | acero Ø5 | 19,21 € | Comprar en tienda → |
| 15×15 · Ø 5 mm | 8,36 kg | acero Ø6 | 26,80 € | Comprar en tienda → |
| 15×15 · Ø 6 mm | 12,03 kg | acero Ø8 | 35,10 € | Comprar en tienda → |
| 20×20 · Ø 4 mm | 4,07 kg | acero Ø5 | 17,19 € | Comprar en tienda → |
| 20×20 · Ø 5 mm | 6,36 kg | acero Ø6 | 20,40 € | Comprar en tienda → |
| 20×20 · Ø 6 mm | 9,16 kg | acero Ø8 | 26,72 € | Comprar en tienda → |
Panel de 6 × 2,2 m. Equivalencia mecánica con el mallazo de acero de un diámetro superior. PVP sin IVA.
Evaluadas conforme al EAD 260023-00-0301.
Documento europeo de evaluación aplicable a las barras de GFRP para refuerzo de hormigón.

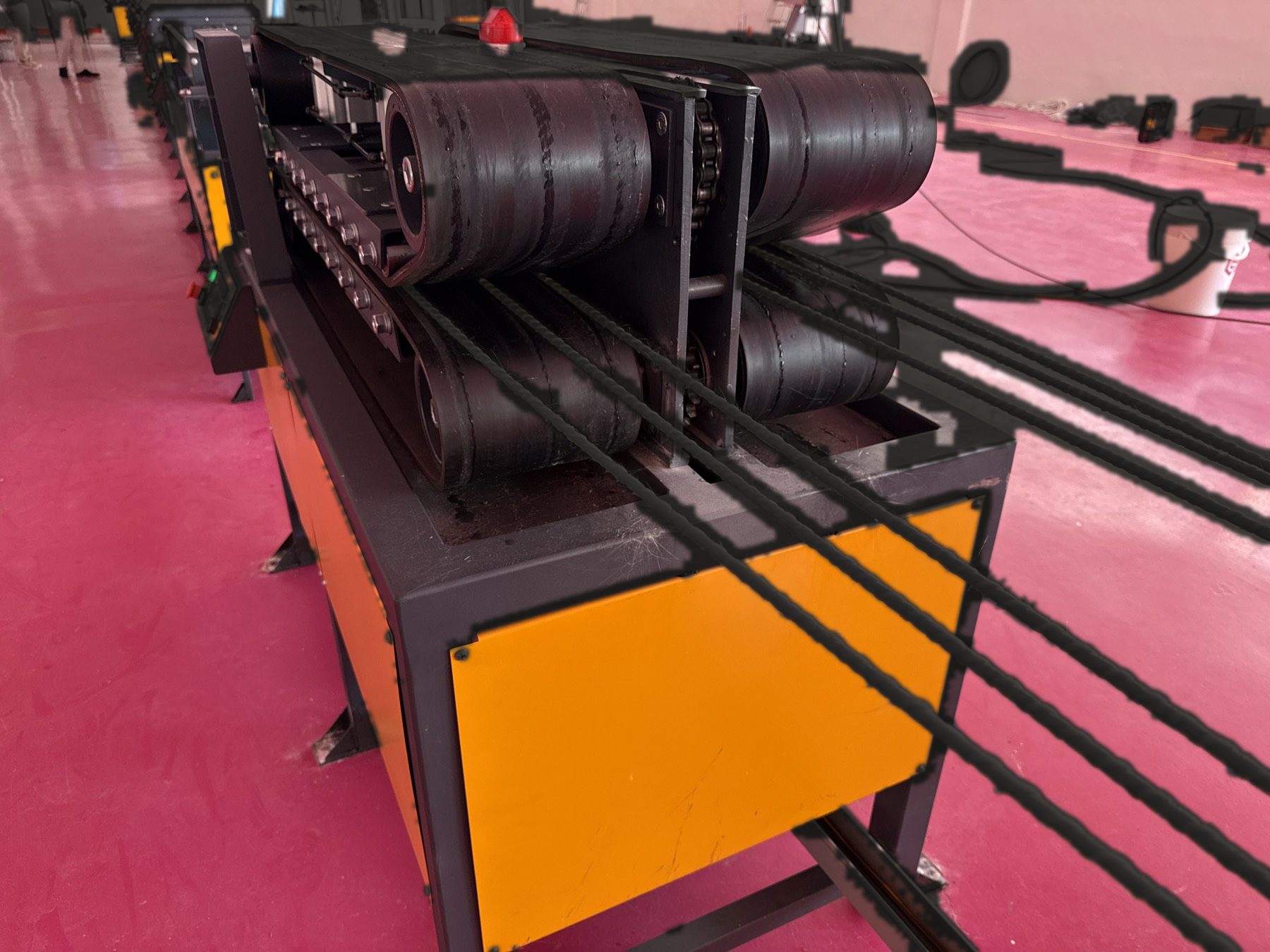

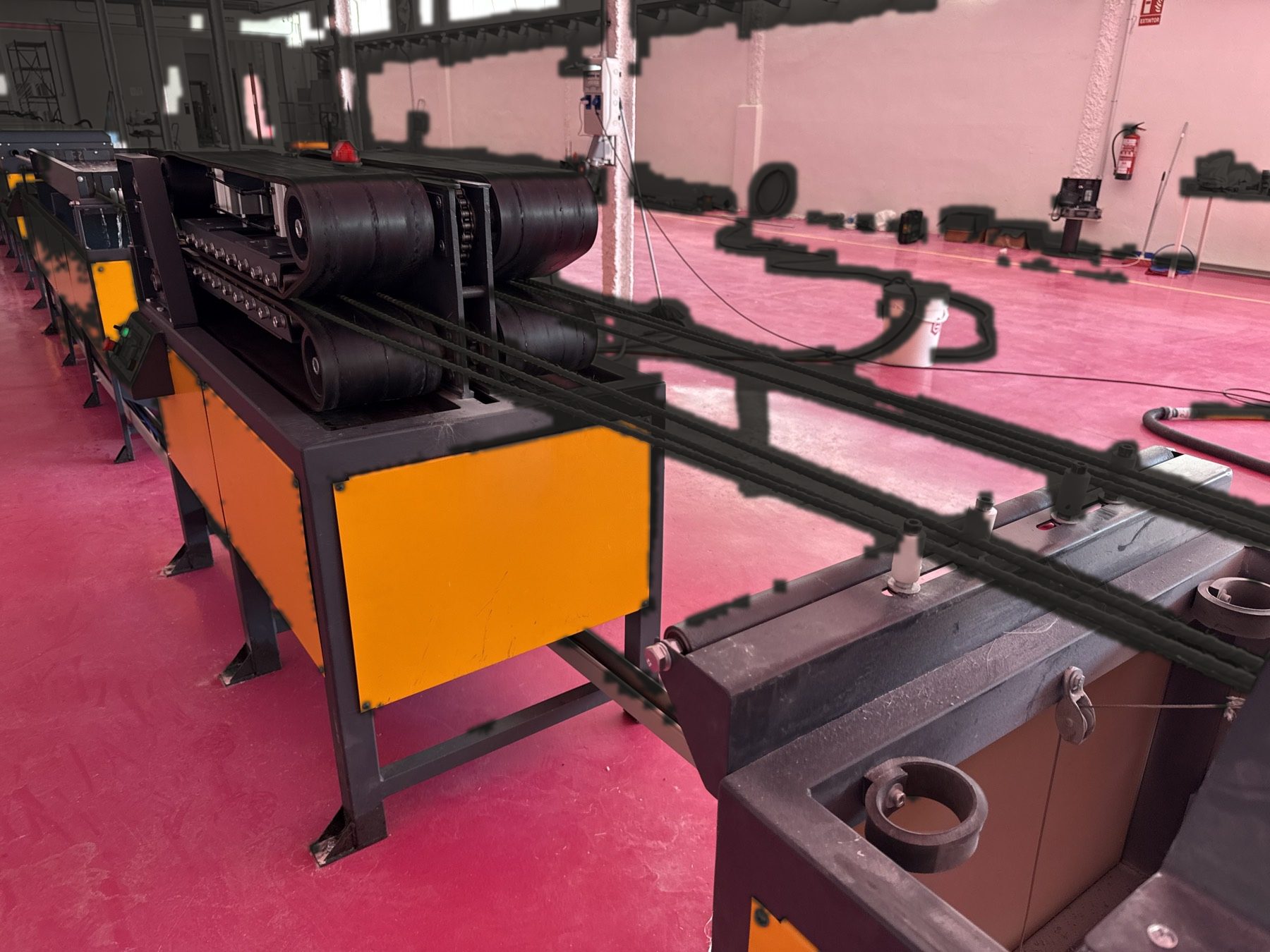

Fabricación bajo FPC, con control de lotes en nuestra línea de pultrusión de Yecla.
La Evaluación Técnica Europea (ETA) está en curso conforme al Reglamento (UE) 305/2011. Hasta su emisión no se declaran prestaciones con arreglo a dicho Reglamento.
El cálculo corresponde al proyectista, que debe aplicar los códigos y guías vigentes para barras de GFRP.
Graphenano Smart Materials tiene certificados sus sistemas de gestión (ISO 9001 · 14001 · 45001). No constituye certificación del producto.De la línea de pultrusión a tu obra.
74–80 MJ frente a 315–371 MJ por pieza.
El análisis de ciclo de vida (ACV) de piezas pultruidas muestra una energía incorporada de 74–80 MJ frente a 315–371 MJ de la pieza equivalente de acero: sin chorreado, sin pintura y sin mantenimiento en fase de uso. Son datos sectoriales sobre perfiles pultruidos, no un estudio específico del producto. Y gracias a la cohesión del grafeno, el material se puede recuperar: se tritura, microniza y reutiliza.
ACV preliminar · energía incorporada por pieza equivalente
En diseños regidos por estado límite último (ULS) puede sustituirse directamente por GraphenBar de módulo alto. Si rige la flecha (servicio), se recomienda rediseñar con las especificaciones GFRP — a menudo optimizando sección y consumo.
El comportamiento sísmico no es una característica evaluada del producto, por lo que su empleo en zona sísmica debe justificarlo el proyectista. Existen puentes y estructuras con armadura de GFRP en regiones sísmicas, pero esa experiencia se refiere a barras de GFRP en general.
Sierra de hoja fina, amoladora o disco de diamante. No requiere sellado de extremos. Se recomienda mascarilla antipolvo.
La temperatura de transición vítrea declarada de la barra es 109,1 °C y la temperatura máxima de servicio declarada va de 70,5 a 86,9 °C según el diámetro. La reacción al fuego no es una característica evaluada.
El comportamiento a temperaturas bajo cero no forma parte de las características evaluadas. Consúltanos y lo revisamos con el departamento técnico.
El precio por barra es competitivo y muy inferior al acero inoxidable. Contando transporte (×6), manipulación, inhibidores de corrosión, recubrimientos y mantenimiento, el coste total del proyecto baja.
Descarga el catálogo GraphenBar®.
24 páginas con la gama, los datos técnicos por diámetro, la puesta en obra y las preguntas de ingeniería. Valores declarados conforme al EAD 260023-00-0301.
¿Tu obra pide GraphenBar?
Envíanos diámetros, medición y ubicación de la obra y te devolvemos tarifa y equivalencia frente a acero en 24 h laborables.
